气动浮筒式液位计的转换器

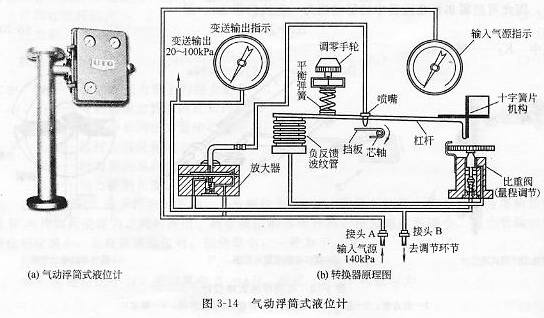

气动转换器与电动势的区别在于，扭力管芯轴转角Δθ的运动传给挡板以控制喷嘴，并输出气动标准信号，如图3-14所示。

气动仪表是自动化仪表中的一个重要类型，特别适用于防爆要求严格的炼油化工等工业部门。能源是压力稳定干净的压缩空气，其传输信号为20~100kPa.气动仪表的核心部分为喷嘴挡板机构，气动放大器，杠杆机构。喷嘴挡板机构将检测环节输出的微位移δ转换成喷嘴背压PB变化，经气动放大器将较小的PB变化放大为20~100kPa的p0输出，同时，p0通过负反馈波纹管作用到杠杆机构上，与检测信号在杠杆上达到力矩平衡，使仪表的输出p0与输入的被测变量一一对应。
