电离辐射料位计国家标准 GB 11923-89
1.
主题内容与适用范围
2.
引用标准
3.术语与符号
下列术语仅适用于本标准，部分通用术语见附录A (补充件)。
3.1.1 电离辐射料位计（核辐射物位计）
带有放射源并利用其电离辐射对容器内部液体的液位、颗粒状或粉末状固体物料的装填高度或密度不同的两种介质的分界面位置进行测量或指示的仪表或装置。
3.1.1.1 透射式料位计

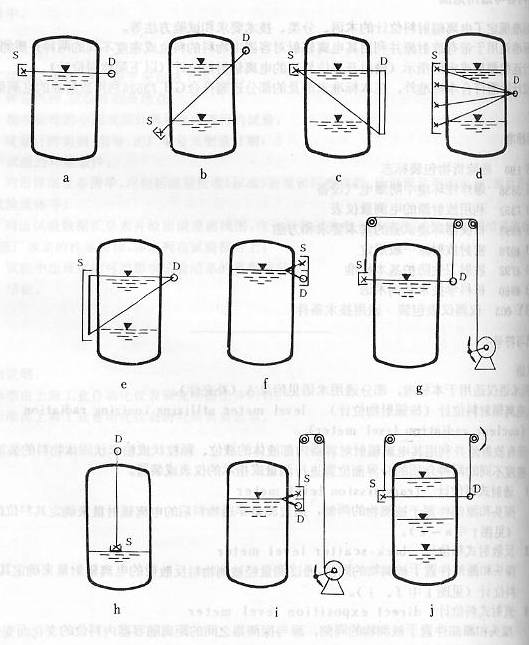

探头和源部件置于被测物的两侧，通过测量穿透物料后的电离辐射量来确定其料位的料位计（见图1中a~e）。
3.1.1.2 反散射式料位计
探头和源部件置于被测物的同侧，通过测量经被测物料反散射的电离辐射量来确定其料位的料位计（见图1中f、i）。
3.1.1.3 直射式料位计
探头和源部件置于被测物的同侧，源于探测器之间的距离随容器内料位的变化而变化，通过测量放射源直接照射到探测器的电离辐射量来确定其料位的料位计。（见图1中h）。
3.1.1.4开关式料位计
以仪表输出的开关信号来表示容器内，在源部件和探头之间是否存在被测物料的料位计（见图1中a、f、g、i）。
3.1.1.5 连续是料位计
仪表的输出信号能系那是容器内料位连续变化的料位计（见图1中b~e）。
3.1.1.6 固定式料位计
探头和源部件固定安装的料位计（见图1中a~f）。
3.1.1.7 随动式料位计
利用移动装置使探头和源部件或其中之一能跟随物料的料位或分界面的料位计（见图1中g、i）。
3.1.1.8 扫描式料位计
利用移动装置使探头和源部件或其中之一能在容器外连续扫描测量容器内料位的料位计（见图1中j）。
3.1.2 总测量路径

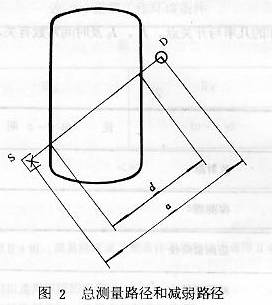

放射源和探测器中间才距离（见图2中a）。
3.1.3 减弱路径
射线穿过被测物料的路径长度（见图2中d）。
3.1.4 输入量
探测器所接收到的电离辐射量。
3.1.5 空满比、满空比
被测容器内料空时与料满时料位计的输入量之比。
对透射式料位计通常用空满比，即Ia/Ib。
对反散射式料位计通常用满空比，即Ib/Ia。
注：Ia与Ib的含义见表1.
3.1.6 分辨力
料位计可区分的输出信号的最小变化所对应的输入量的变化。
对于任何给定的料位计，分辨力所对应的最小变化不是一个固定值，它取决于使用现场被测物质的密度ρ、减弱路径d等应用参数。
3.1.7 开观点
料位计的开关输出信号改变状态时所对应的输入量阀值。
料位计的开观点可在一定范围内预置，当输出信号由开状态变到关状态和由关状态变到开状态时所对应的阀值通常不等。
3.1.8 开关差
保证料位计开关状态可靠转换所需要的输入量的最小变化。
对于任何给定的料位计，其开关差所对应料位变化的最小值不是一个固定值，它取决于使用现场被测物质的密度ρ、减弱路径d等应用参数。
3.1.9 开关时间
从输入量发生一个阶跃变化起到开关输出信号改变状态时所需的平均时间。
料位计的开关时间不是一个固定值，它与使用现场的Ia、Ib以及所选开观点的位置等应用参数有关。
3.1.10 时间常数
输入信号产生一个阶跃变化起到输出信号第一次达到它的最终平均值的（1-1/e）*100%=63.2%所需的时间。
3.1.11 统计可靠性
由于辐射衰变的统计特性所引起的开关输出功能的可靠程度，它通常与开关输出信号误动作的几率表示。
开关输出信号舞动的几率与开观点、Ia、Ib及时间常数有关。
3.2 符号
符号键表1
表 一 |
符 号 |
说 明 |
S |
放射源 |
D |
探测器 |
a |
总测量路径 |
d |
减弱路径 |
I |
输入量 |
I0 |
源闸关闭时的输入量 |
Ip |
料位计正常工作所允许的输入量的最大值 |
Ia |
当物料的料位低于可探测到的料位下限（又称料空）时的输入量 |
Ib |
当物料的料位高于可探测到的料位上限（又称料满）时的输入量 |
